הפיכת מודם ה-ADSL של חברת BaudTec לנתב

מבוא

מודם ה-BaudTec המסופק על ידי חברת בזק ללקוחות ה-ADSL שלה הוא מדגם R243R1 ופרטים עליו ניתן למצוא באתר החברה כאן.

המודם מבוסס על זוג רכיבים של חברת Realtek (סדרה RTL8671 ו-RTL8271) הפועלים במהירות שעון של 200Mhz.  פרטים על רכיבים אלה ניתן למצוא כאן.

למודם יש יציאת LAN אחת המיועדת להתחבר למחשב, אבל די בקלות ניתן להפוך אותו לנתב קווי.

על מנת לבצע זאת יש לחבר את היציאה למתג (switch) וממנו לחבר כבלים למחשבים השונים.  ניתן כמובן לחבר ל-SWITCH נקודת גישה אלחוטית ולהרחיב את היכולת של הרשת.



הפיכת המודם לנתב

הפיכת המודם לנתב מתבצעת במספר שלבים פשוטים לביצוע.

שלב 1

תוך שימוש בשנאי המסופק עם המודם, יש לחבר אותו לחשמל ולהדליק אותו באמצעות הכפתור המצוי מאחור.  בנוסף, יש לחבר את המודם למחשב באמצעות כבל הרשת המסופק יחד עם המודם.

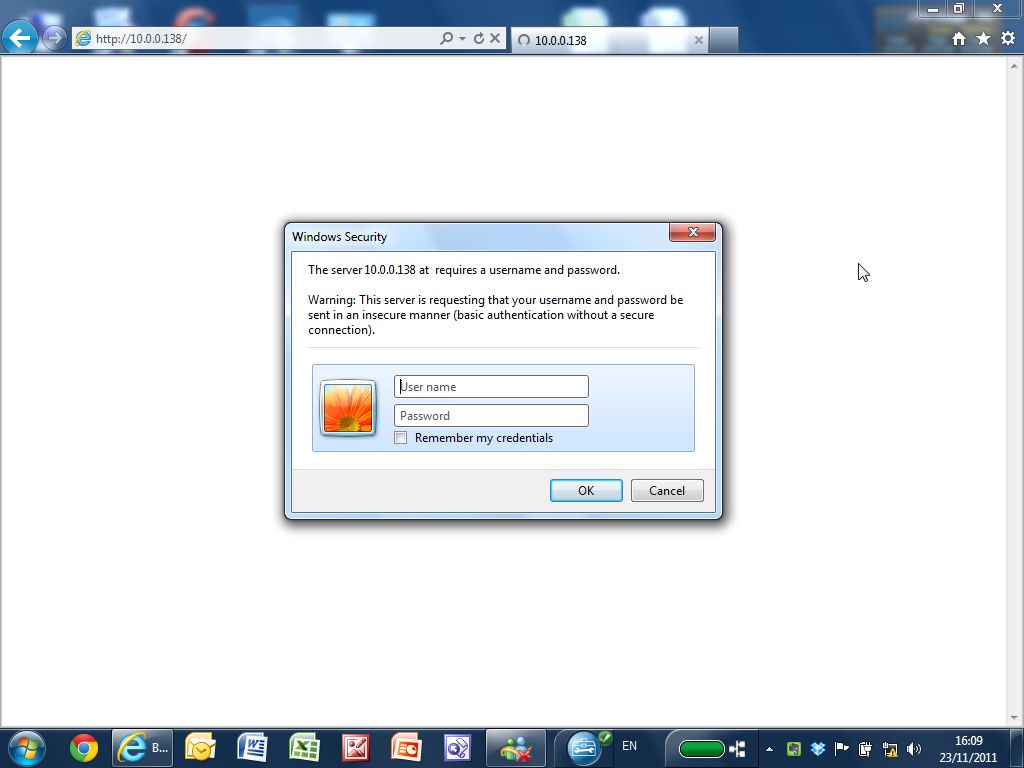

עתה יש לפתוח דפדפן (כמו IE,‏‏ FF או Chrome) ולהקליד את הכתובת 10.0.0.138.

במסך שיפתח יש להקליד את הן את שם המשתמש והן את הסיסמא כ-Admin.

הערה: יש להקפיד שימוש ב-A גדולה!



שלב 2

בתפריט מצד שמאל, יש ללחוץ על WAN.  בתפריט המשנה שיוצג יש ללחוץ על Channel Config.

במסך שיוצג יש לפעול כדלקמן:

1.  בטבלת ה-Current ATM VC table, בחלק התחתון של המסך, יש ללחוץ על השורה הראשונה - VC0.

2.  בחלק העליון של המסך, ב-Channel Mode יש לבחור ב-PPPOE.

3.  ב-PPP Settings יש להקליד את שם המשתמש והסיסמא שהתקבלו מספק האינטרנט (ISP).

4.  ב-Default Route יש לסמן Enable.

עתה יש ללחוץ על כפתור ה-Modify ולהמתין מספר שניות.



שלב 3

בתפריט מצד שמאל יש ללחוץ על Admin ובתת-התפריט שיוצג יש ללחוץ על Commit/Reboot.

בחלונית שתפתח יש ללחוץ על OK.

בשלב זה ישמרו הנתונים החדשים בנתב והוא יבצע Reboot שימשך דקה.  בחלק העליון של המסך יופיע מונה הסופר לאחור מ-60 ל-0.





שלב 4

לאחר ביצוע ה-Reboot יוצג מסך הסטטוס של הנתב.

בטבלת ה-WAN Configuration, בחלק התחתון של המסך, תוצג כתובת ה-IP החיצונית שהתקבלה מה-ISP ומשך הזמן בו החיבור פעיל.





עוד כמה הערות:

1.  פתיחת (הפנית) פורטים מתבצעת בתפריט ה-Services -> Firewall -> Port Forwarding.

2.  הפעלת UPNP מתבצעת בתפריט Services -> UPNP.

3.  הגדרת שירות DNS דינמי כמו DynDNS נעשית בתפריט Services -> DNS -> Dynamic DNS.

4.  הגדרות גישה מרחוק לנתב מתבצעת בתפריט Advance -> Remote Access.

5.  על מנת לבחון את מצב קו ה-ADSL ניתן להעזר בתפריט Statistics -> ADSL.

6.  שמירת הגדרות קונפיגורצית הנתב לקובץ חיצוני, שינוי אזור הזמן וסיסמת הגישה לנתב מתבצעת מתפריט Admin.
